Xamarin.Froms  Grid レイアウト

グリッドは、複数の子要素を、行・列に基づいて配置していくレイアウトです。

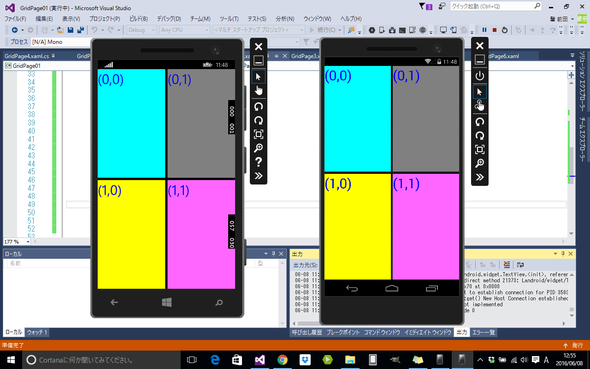

GridPage.cs

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;

using Xamarin.Forms;

namespace GridPage01
{
    public partial class GridPage : ContentPage
    {
        public GridPage()
        {
            // iPhoneにおいて、ステータスバーとの重なりを防ぐためパディングを調整する
            Padding = new Thickness(0, Device.OnPlatform(20, 0, 0), 0, 0);

            var grid = new Grid();

            grid.Children.Add(new Label()
            {
                Text = "(0,0)",
                TextColor = Color.Blue,
                FontSize = 40,
                BackgroundColor = Color.Aqua
            }, 0, 0);

            grid.Children.Add(new Label()
            {
                Text = "(0,1)",
                TextColor = Color.Blue,
                FontSize = 40,
                BackgroundColor = Color.Gray
            }, 1, 0);

            grid.Children.Add(new Label()
            {
                Text = "(1,0)",
                TextColor = Color.Blue,
                FontSize = 40,
                BackgroundColor = Color.Yellow
            }, 0, 1);

            grid.Children.Add(new Label()
            {
                Text = "(1,1)",
                TextColor = Color.Blue,
                FontSize = 40,
                BackgroundColor = Color.Pink
            }, 1, 1);

            // gridの配置
            Content = grid;
        }
    }
}

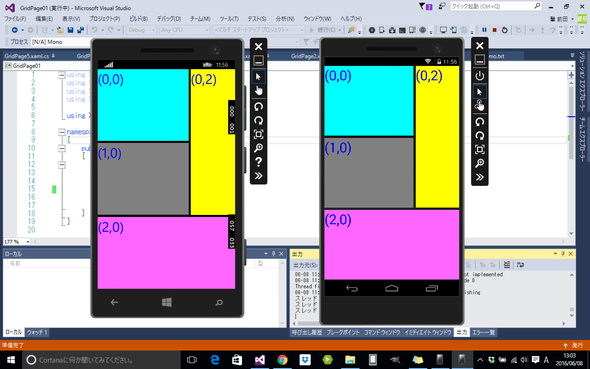

GridPage2.cs

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;

using Xamarin.Forms;

namespace GridPage01
{
    public partial class GridPage2 : ContentPage
    {
        public GridPage2()
        {
            // iPhoneにおいて、ステータスバーとの重なりを防ぐためパディングを調整する
            Padding = new Thickness(0, Device.OnPlatform(20, 0, 0), 0, 0);

            var grid = new Grid();

            // 横方向 0 and 1 - 縦方向 0
            grid.Children.Add(new Label()
            {
                Text = "(0,0)",
                TextColor = Color.Blue,
                FontSize = 40,
                BackgroundColor = Color.Aqua
            }, 0, 2, 0, 1);

            // 横方向 0 and 1 - 縦方向 1
            grid.Children.Add(new Label()
            {
                Text = "(1,0)",
                TextColor = Color.Blue,
                FontSize = 40,
                BackgroundColor = Color.Gray
            }, 0, 2, 1, 2);

            // 横方向 2 -縦方向 0 and 1
            grid.Children.Add(new Label()
            {
                Text = "(0,2)",
                TextColor = Color.Blue,
                FontSize = 40,
                BackgroundColor = Color.Yellow
            }, 2, 3, 0, 2);

            // 横方向 0, 1 and 2 - 縦方向 2
            grid.Children.Add(new Label()
            {
                Text = "(2,0)",
                TextColor = Color.Blue,
                FontSize = 40,
                BackgroundColor = Color.Pink
            }, 0, 3, 2, 3);

            // gridの配置
            Content = grid;
        }
    }
}

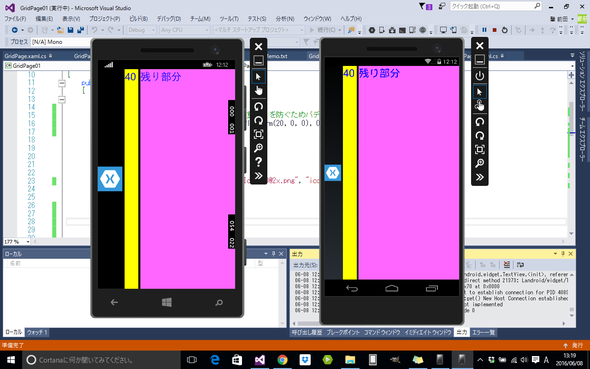

GridPage4.cs

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;

using Xamarin.Forms;

namespace GridPage01
{
    public partial class GridPage4 : ContentPage
    {
        public GridPage4()
        {
            // iPhoneにおいて、ステータスバーとの重なりを防ぐためパディングを調整する
            Padding = new Thickness(0, Device.OnPlatform(20, 0, 0), 0, 0);

            var grid = new Grid();

            grid.Children.Add(
                new Image()
                {
                    Source = Device.OnPlatform("Icon-60@2x.png", "icon.png", "icon.png")
                }, 0, 0);

            grid.Children.Add(new Label()
            {
                Text = "40",
                TextColor = Color.Blue,
                FontSize = 30,
                BackgroundColor = Color.Yellow
            }, 1, 0);

            grid.Children.Add(new Label()
            {
                Text = "残り部分",
                TextColor = Color.Blue,
                FontSize = 30,
                BackgroundColor = Color.Pink
            }, 2, 0);

            // 横方向のマスの数
            grid.ColumnDefinitions.Add(new ColumnDefinition()
            {
                Width = new GridLength(1, GridUnitType.Auto)
            });

            // 横方向のマスの数
            grid.ColumnDefinitions.Add(new ColumnDefinition()
            {
                Width = new GridLength(40, GridUnitType.Absolute)
            });

            // 横方向のマスの数
            grid.ColumnDefinitions.Add(new ColumnDefinition()
            {
                Width = new GridLength(1, GridUnitType.Star)
            });

            // gridの配置
            Content = grid;
        }
    }
}

GridPage5.cs

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;

using Xamarin.Forms;

namespace GridPage01
{
    public partial class GridPage5 : ContentPage
    {
        public GridPage5()
        {

       // iPhoneにおいて、ステータスバーとの重なりを防ぐためパディングを調整する
            Padding = new Thickness(0, Device.OnPlatform(20, 0, 0), 0, 0);
            var grid = new Grid();

            grid.Children.Add(
                // アイコン画像
                new Image()
                {
                    Source = Device.OnPlatform("Icon-60@2x.png", "icon.png", "icon.png")
                }, 0, 0);

            grid.Children.Add(new Label()
            {
                Text = "Height:40",
                TextColor = Color.Blue,
                FontSize = 30,
                BackgroundColor = Color.Yellow
            }, 0, 1);

            grid.Children.Add(new Label()
            {
                Text = "残り部分",
                TextColor = Color.Blue,
                FontSize = 30,
                BackgroundColor = Color.Pink
            }, 0, 2);

            // 縦方向のマスの数 アイコン画像
            grid.RowDefinitions.Add(new RowDefinition()
            {
                Height = new GridLength(1, GridUnitType.Auto)
            });

            // 縦方向のマスの数 高さ40
            grid.RowDefinitions.Add(new RowDefinition()
            {
                Height = new GridLength(40, GridUnitType.Absolute)
            });

            // 縦方向のマスの数 残り部分
            grid.RowDefinitions.Add(new RowDefinition()
            {
                Height = new GridLength(1, GridUnitType.Star)
            });

            // gridの配置
            Content = grid;
        }
    }
}

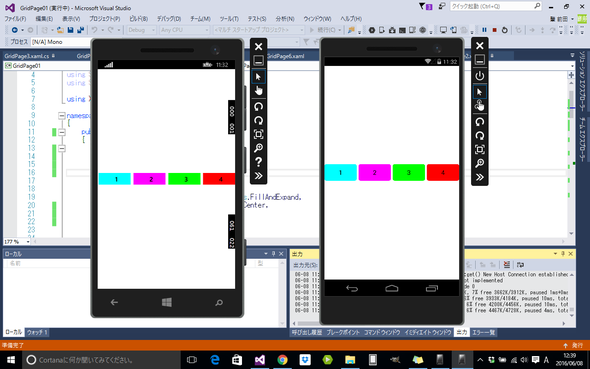

GridPage6.cs

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;

using Xamarin.Forms;

namespace GridPage01
{
    public partial class GridPage6 : ContentPage
    {
        public GridPage6()
        {
            BackgroundColor = Color.White;

            var grid = new Grid
            {
                HorizontalOptions = LayoutOptions.FillAndExpand,
                VerticalOptions = LayoutOptions.Center,

                // 縦方向のマスの数
                RowDefinitions =
            {
                new RowDefinition() { Height = GridLength.Auto }
            },

                // 横方向のマスの数
                ColumnDefinitions =
            {
                // new GridLength(1, GridUnitType.Star)「4列とも同じ比率の幅とする」
                // 比率を:2:1:1:1にしたければ、最初の列だけ2にすればよいです
                new ColumnDefinition() { Width = new GridLength(1, GridUnitType.Star) },
                new ColumnDefinition() { Width = new GridLength(1, GridUnitType.Star) },
                new ColumnDefinition() { Width = new GridLength(1, GridUnitType.Star) },
                new ColumnDefinition() { Width = new GridLength(1, GridUnitType.Star) },
            }
            };

            // Button 1 (0:横列 , 0:縦列)
            grid.Children.Add(new Button
            {
                Text = "1",
                TextColor = Color.Black,
                BackgroundColor = Color.Aqua,
            }, 0, 0);

            // Button 2 (1:横列 , 0:縦列)
            grid.Children.Add(new Button
            {
                Text = "2",
                TextColor = Color.Black,
                BackgroundColor = Color.Fuschia,
            }, 1, 0);

            // Button 3 (2:横列 , 0:縦列)
            grid.Children.Add(new Button
            {
                Text = "3",
                TextColor = Color.Black,
                BackgroundColor = Color.Lime,
            }, 2, 0);

            // Button 4 (3:横列 , 0:縦列)
            grid.Children.Add(new Button
            {
                Text = "4",
                TextColor = Color.Black,
                BackgroundColor = Color.Red,
            }, 3, 0);

            // gridを配置
            Content = grid;
        }
    }
}
